螺旋绞刀秤-jy多用途粉料电子秤
分类: 螺旋绞刀秤  发布时间: 2014-08-22 17:18

螺旋绞刀秤-jy多用途粉料电子秤
介绍一款流行的与螺旋、绞刀、智能电子秤,可广泛应用于粉料秤、粉煤灰秤、微量秤、气力输送锁灰秤等相关的专用设备。
【巨源工控】JY系列绞刀秤,又称螺旋秤、螺旋绞刀秤、电子螺旋秤、电子绞刀秤、螺旋电子秤、绞刀电子秤、螺旋绞刀电子秤、绞刀螺旋电子秤、粉料秤、粉料专用秤,按用途分,又可分为普通粉料秤、锁料粉料秤、粉煤灰秤、石灰秤、水泥秤、微量秤、气力输送计量锁灰秤,等等。

一、螺旋绞刀秤的别称和分类:

JY系列绞刀秤,又称电子绞刀秤、螺旋电子秤、绞刀电子秤、螺旋秤、螺旋绞刀秤、电子螺旋秤、螺旋绞刀电子秤、绞刀螺旋电子秤、粉料秤、粉料专用秤,按用途分,又叫粉料秤、锁料粉料秤、粉煤灰秤、石灰秤、水泥秤、微量秤、气力输送计量锁灰秤,等等。

按称重原理分,又分为恒速绞刀秤调速绞刀秤

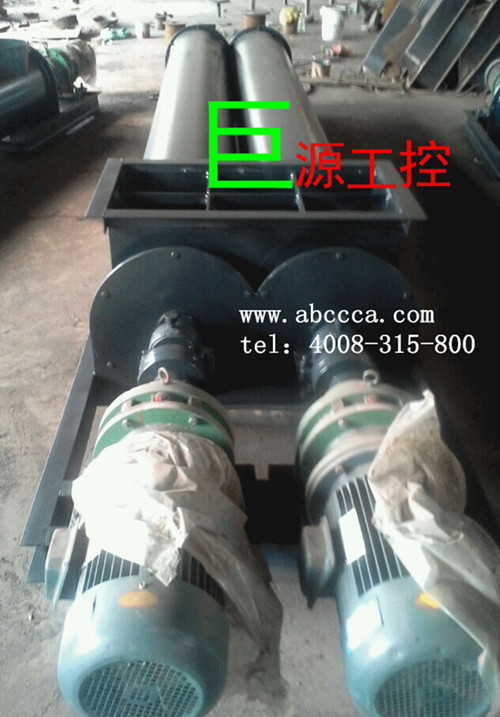

另外,还有双管螺旋秤,一般用在产量较大的场合。

二、绞刀秤的用途:

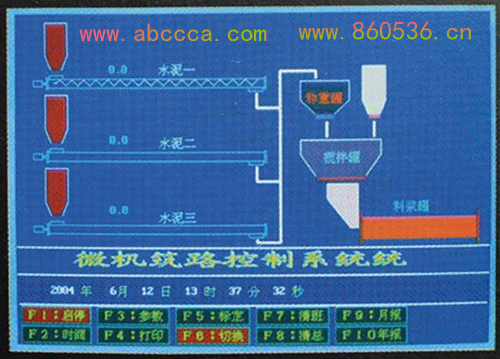

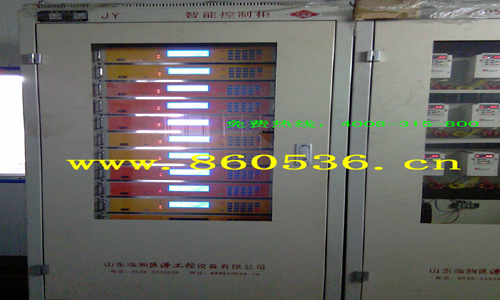

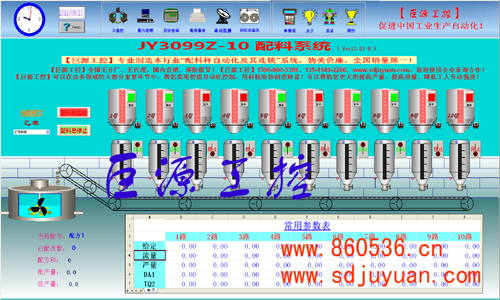

JY系列绞刀秤(螺旋秤),是将螺旋输送中的粉状物料进行精确计量,主要特点:密封结构,防止粉料外扬,广泛应用于水泥成品、水泥生料、石灰粉及粉煤、粮食加工等具有严格的环境要求中选用。控制方式采用智能仪表也可采用工业控制计算机系统,也可以通过普通电脑通讯控制,具有单机使用也可成组使用或构成配料控制系统。

JY系列绞刀秤是集粉料锁料、输送、计量和定量给料、控制为一体的机电一体化专利产品,广泛适用于各种生产过程中的粉体连续计量和配料控制;采用了多项先进技术,运行可靠,控制精度高,广泛应用于电力、冶金、煤炭、化工、港口、建材、陶瓷、食品等等行业。(http://www.abccca.com  http://www.860536.cn)

三、绞刀秤的构成:

1、秤体结构一般由供料设备计量绞刀构成,而供料设备按不同工艺的用途,可分为:1、供料绞刀、2、调速供料绞刀、3、溢流调速供料绞刀、4、稳料绞刀、5、锁灰绞刀、6、调速锁灰绞刀、7、钢性叶轮给料机、8、调速钢性叶轮给料机、9、皮带机、10、调速皮带机,以及其它适合粉料输送与控制的设备。

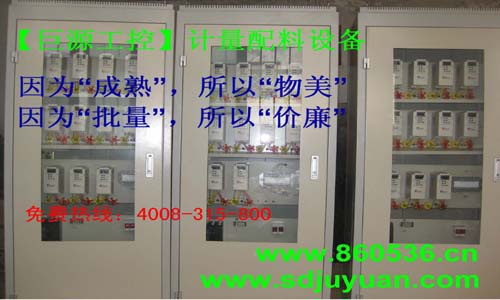

2、电器结构:1、荷重传感器、2、信号处理器(信号处理模块、3、智能计量控制仪表、4、变频器、5、供料电机、6、计量绞刀电机

四、工作原理:

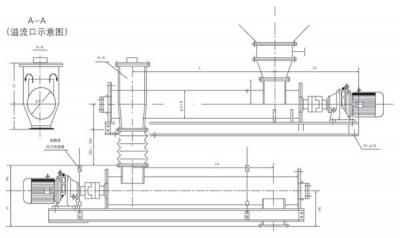

1、恒速绞刀秤(如图):

物料由调速绞刀经过防冲料的锁料功能后,以自由落体的运动方式输送至计量绞刀进料口的时候,安装于计量绞刀下面的称重模块,同时检测到绞刀秤体的重量变化,并产生一个正比于称重载荷的电压(电流或是通讯)信号并送入动态称重仪表;

同时根据物料从落到计量绞刀开始至离开计量绞刀止所用的时间,两种信号经动态称重仪表处理,运算出单位时间内的瞬时流量和累加重量值。而通过用变频器调节供料设备的供料速度,就能达到定量给料的目的。

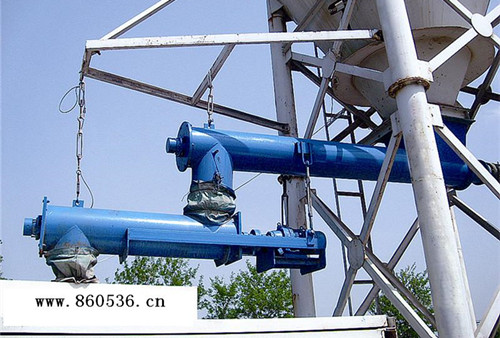

2、调速绞刀秤(如图):

调速绞刀秤使用一台可调速的绞刀,同时加上荷重传感器就又具有计量功能的复合功能绞刀,物料由上级料仓以自由落体的运动方式输送至调速计量绞刀进料口的时候,安装于调速计量绞刀下面的称重模块,同时检测到绞刀秤体的重量变化,并产生一个正比于称重载荷的电压(电流或是通讯)信号并送入动态称重仪表;同时,由安装于调速绞刀尾部的速度传感器将电机主轴的转速信号输入,两种信号经动态称重仪表处理,运算出单位时间内的瞬时流量和累加重量值。而通过用变频器调节供料设备的供料速度,来达到定量给料的目的。

五、结构特点:

1、密封结构,减少粉尘外扬;

2、螺旋间隙小,在0.5~1.0mm之间, 克服回流窜料问题,避免管壁间隙中附着物料;

3、动态计量与螺旋输送物料相结合;

4、变频调速运行稳定、可靠;

5、电子自动标定系数,自动调零;

6、典型系统主要部件有调速给料绞刀、计量绞刀、变频器、荷重传感器、测速传感器和电控系统组成;

7、调速稳料绞刀采用变螺距、调速、溢流等技术具有独特的稳流稳料结构,在整个进料口截面上料粉均匀下沉,不易结拱,不易冲料。

8、调速稳料绞刀与计量绞刀同步调整(可选),调速稳料绞刀物料填充系数为1.0,计量绞刀物料填充系数为0.6,台时产量大范围(1:10)调整时。重量信号真实,计量精度高。

9、螺旋叶片选用锰钢材料业工制作,耐磨性强,使用寿命长。

10、螺旋间隙小,克服回流冲料问题,避免管壁间隙中粘附物料。密封结构,减少粉尘外扬。溢流稳料绞刀和计量绞刀之间为软连接,可根据现场要求任意调整水平安装角度。



六、产量配置:

规格型号

稳流螺旋直径

流量范围(m3/h)

计量精度

单管

双管

JY20/JYG20s
Φ200
0.3-5
0.6-10
优于0.5%
JY20/JYG25s
Φ250
0.3-8
1-16
优于0.5%
JY20/JYG30s
Φ300
2-15
4-30
优于0.5%
JY20/JYG35s
Φ350
4-22
8-45
优于0.5%
JY20/JYG40s
Φ400
6-30
10-60
优于0.5%
JY20/JYG45s
Φ450
8-45
16-90
优于0.5%

JY20/JYG50s

Φ500
10-70
20-140
优于0.5%


计量绞刀 技术参数及主要尺寸表
型号
减速机型号
主轴转速
螺旋直径
螺距
生产能力
重量
a
b
H
备注
LJ
XWD
r/min
φmm
mm
T/H
Kg
mm
mm
mm
LJ200
XWD1.5-4-43
33.7
200
120
2.5
266
1500
436
420
LJ200
XWD1.5-4-35
41
200
160
5
266
1500
436
420
LJ200
XWD1.5-4-17
85
200
160
10
266
1500
436
420
LJ250
XWD2.2-4-17
85
250
160
15
289
1450
456
445
LJ250
XWD2.2-4-17
85
250
200
20
289
1450
456
445
LJ250
XWD2.2-4-17
85
250
240
25
289
1450
456
445
LJ300
XWD2.2-4-43
33.7
300
160
22
315
1400
530
570
LJ300
XWD2.2-4-43
33.7
300
200
28
315
1400
530
570
LJ300
XWD2.2-4-43
33.7
300
240
33
315
1400
530
570

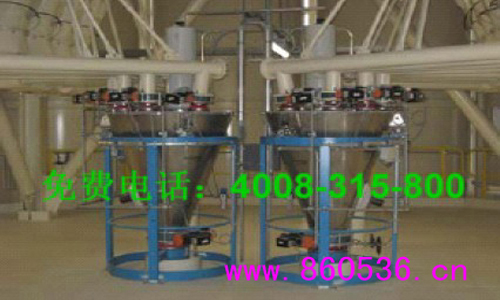

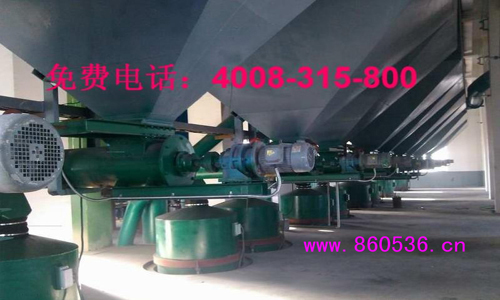

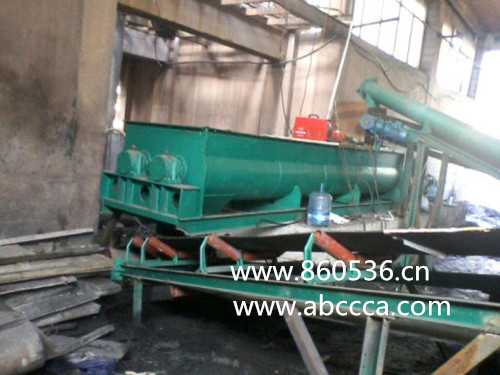

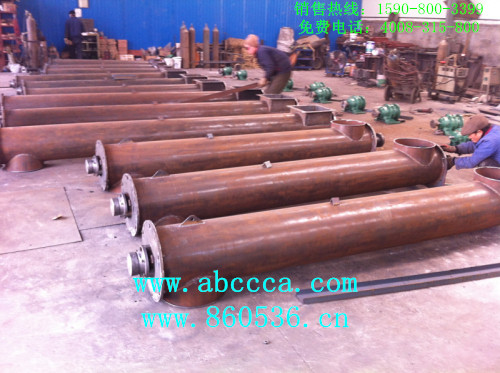

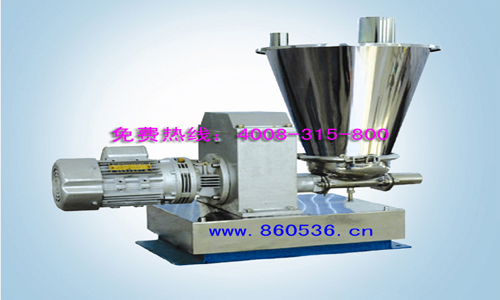

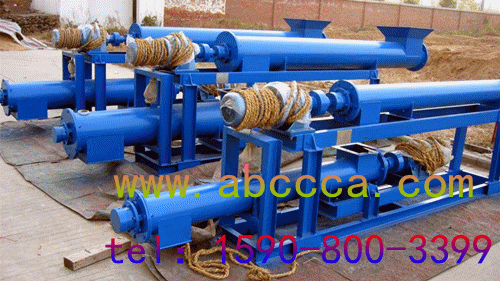

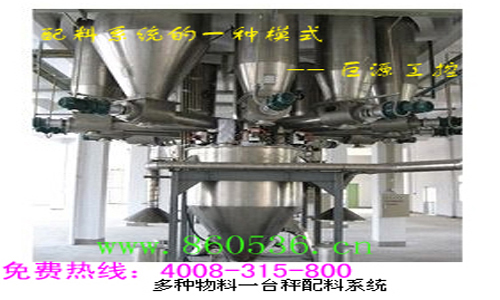

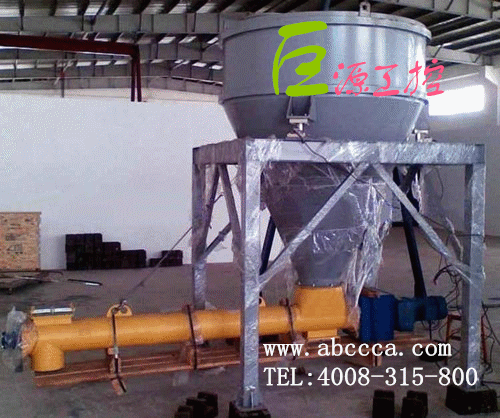

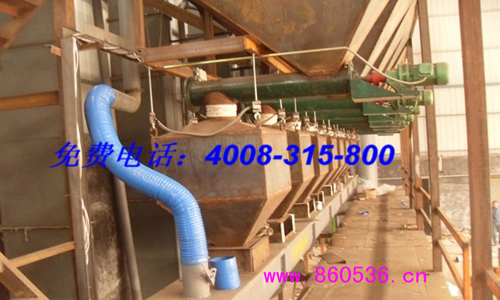

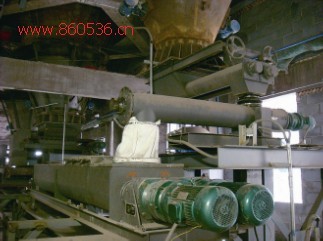

、应用举例:   (众多相关图片请点击→→→ 产品相册






















































更多相关螺旋绞刀秤的文章,请点击:→→→螺旋绞刀秤相关文章



众多的计量设备,请点击→→→众多计量设备

众多的相关文章,请点击→→→《计量秤配料秤装袋包装机相关

众多的产品相册,请点击→→→《产品相册


 感谢你的浏览,欢迎继续合作!


咨询:1590-800-3399
